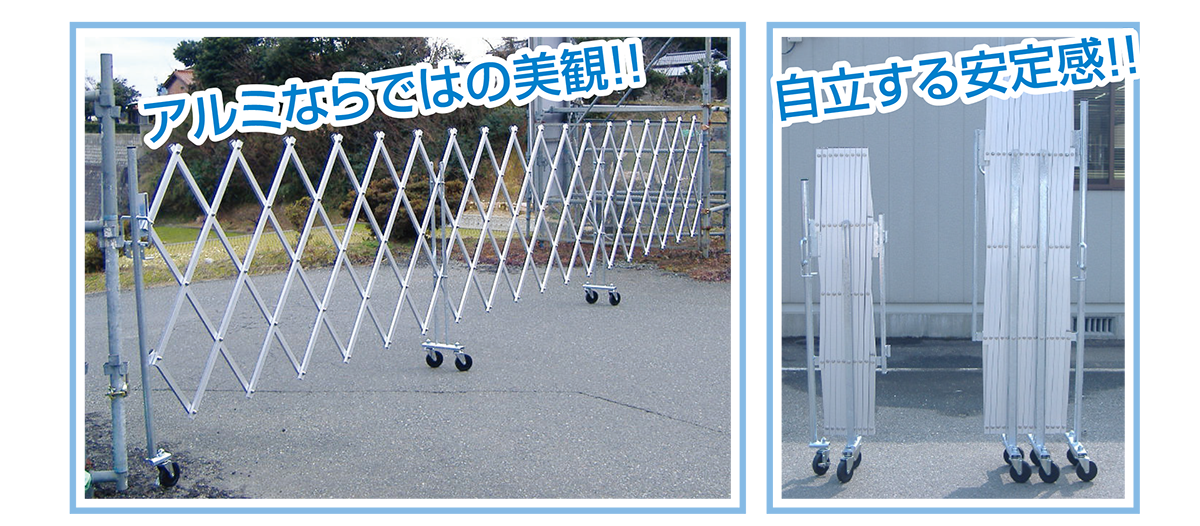

軽量で自立する為、積み下ろし、移動、取付けなどすべての作業が簡単でスピーディーにできます。
ブレスはアルマイト加工の為、いつまでも美観を保ちます。ボルトはサビにくいステンレス製を
使用しております。

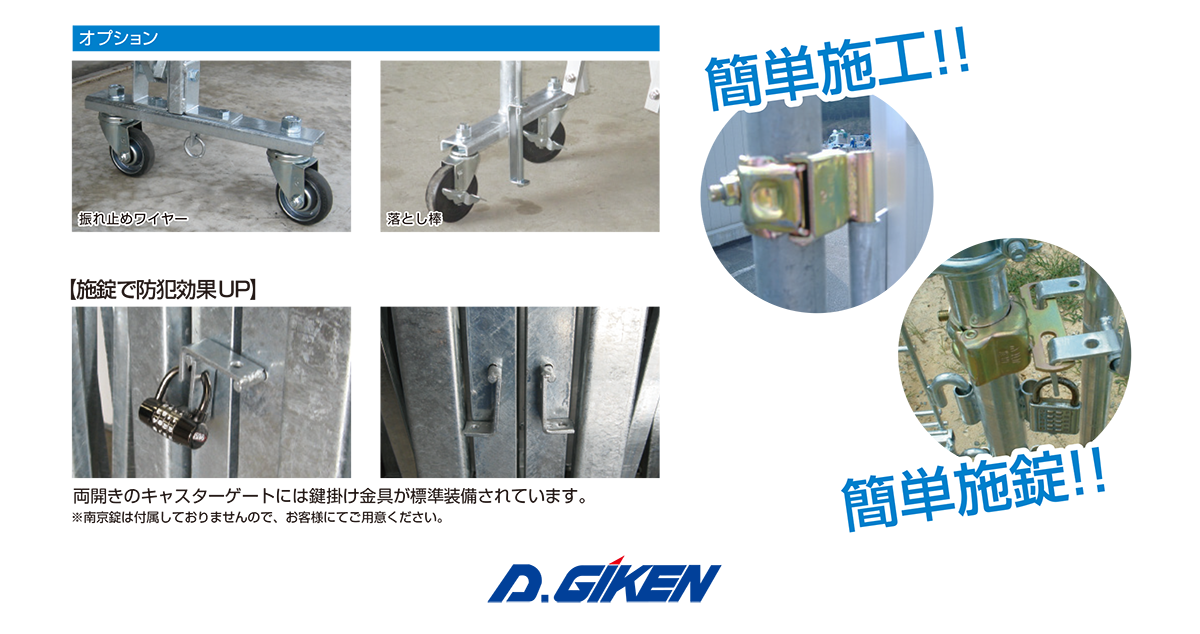

事前の状況確認で左右どちらからでも施錠できます。南京錠又はダイヤル錠のみご用意ください。

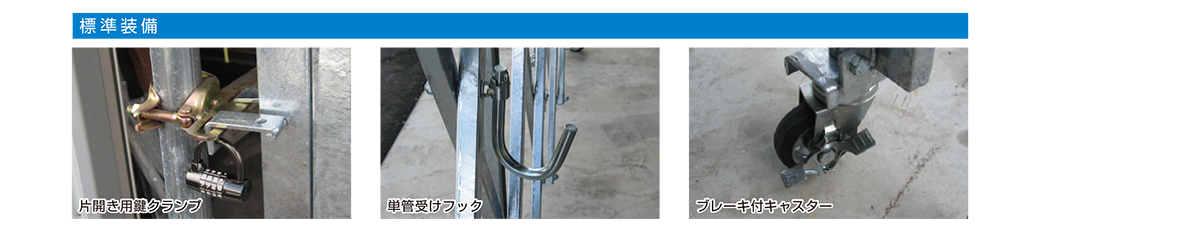

取付けは専用取付けクランプで簡単にできます。
参考図
アルミクロスゲート ASシリーズ
| 品 名 | 規格 (( m )) （高さ×長さ） |
たたみ巾 ((mm )) |
重量 (( kg )) |
|
| AS-18【R】【L】 | 1.4×1.8 | 250 | 13.1 | |
| AS-27【R】【L】 | 1.4×2.7 | 300 | 13.9 | |
| AS-36【R】【L】 | 1.4×3.6 | 400 | 15.5 | |
| AS-45【R】【L】 | 1.4×4.5 | 450 | 21.0 | |
| AS-54【R】【L】 | 1.4×5.4 | 550 | 23.4 | |
| AS-63【R】【L】 | 1.4×6.3 | 650 | 29.1 | |
| AS-72【R】【L】 | 1.4×7.2 | 700 | 31.5 | |
| AS-81【R】【L】 | 1.4×8.1 | 750 | 37.0 | |
| AS-90【R】【L】 | 1.4×9.0 | 800 | 39.4 | |
ゲート図面
※品名をクリックすると図面（PDF）が表示されます
| 図面：AS18(L) | |
|---|---|
| 図面：AS27(L) | |
| 図面：AS36(L) | |
| 図面：AS45(L) | |
| 図面：AS54(L) | |
| 図面：AS63(L) | |
| 図面：AS72(L) | |
| 図面：AS81(L) | |
| 図面：AS90(L) |
参考図
アルミクロスゲート ASHシリーズ
| 品 名 | 規格 (( m )) （高さ×長さ） |
たたみ巾 (( mm)) |
重量 (( kg )) |
|
| ASH-18【R】【L】 | 1.8×1.8 | 300 | 17.2 | |
| ASH-27【R】【L】 | 1.8×2.7 | 400 | 18.8 | |
| ASH-36【R】【L】 | 1.8×3.6 | 450 | 21.2 | |
| ASH-45【R】【L】 | 1.8×4.5 | 550 | 28.8 | |
| ASH-54【R】【L】 | 1.8×5.4 | 650 | 31.2 | |
| ASH-63【R】【L】 | 1.8×6.3 | 700 | 38.8 | |
| ASH-72【R】【L】 | 1.8×7.2 | 750 | 41.2 | |
| ASH-81【R】【L】 | 1.8×8.1 | 850 | 48.9 | |
| ASH-90【R】【L】 | 1.8×9.0 | 900 | 51.3 | |
アルミクロスゲート ASHシリーズ
| 品 名 | 規格 (( m )) （高さ×長さ） |
たたみ巾 (( mm)) |
重量 (( kg )) |
|
| ASH-18【R】【L】 | 1.8×1.8 | 300 | 17.2 | |
| ASH-27【R】【L】 | 1.8×2.7 | 400 | 18.8 | |
| ASH-36【R】【L】 | 1.8×3.6 | 450 | 21.2 | |
| ASH-45【R】【L】 | 1.8×4.5 | 550 | 28.8 | |
| ASH-54【R】【L】 | 1.8×5.4 | 650 | 31.2 | |
| ASH-63【R】【L】 | 1.8×6.3 | 700 | 38.8 | |
| ASH-72【R】【L】 | 1.8×7.2 | 750 | 41.2 | |
| ASH-81【R】【L】 | 1.8×8.1 | 850 | 48.9 | |
| ASH-90【R】【L】 | 1.8×9.0 | 900 | 51.3 | |

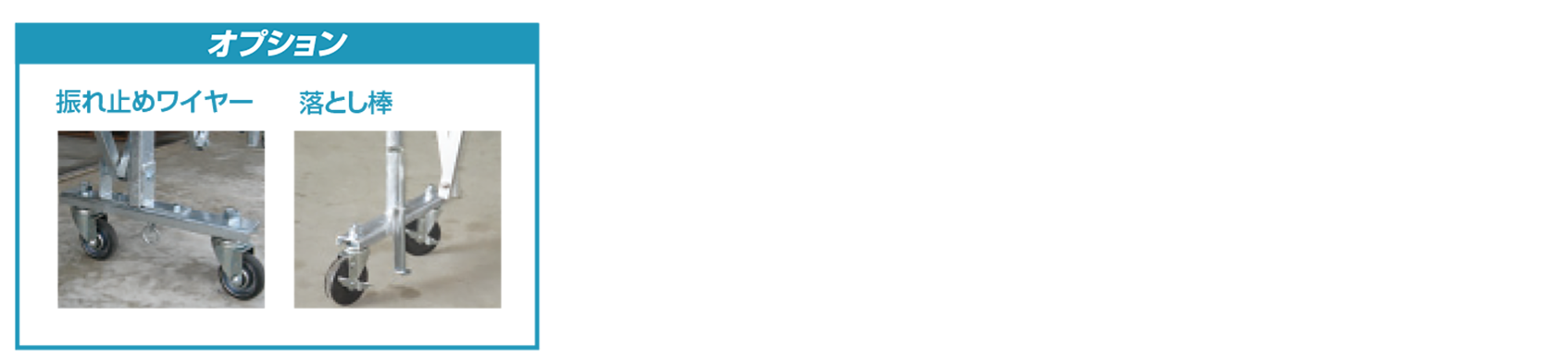

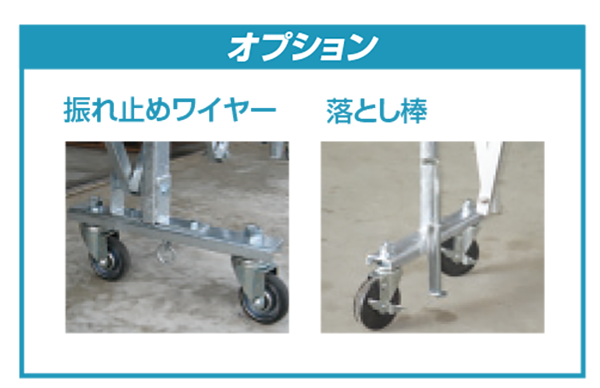

ゲート（オプション）
| 品 名 | 長さ | |
| ワイヤー（AS/ASH-18Y用）クリップ付 | 3.8 | |
| ワイヤー（AS/ASH-27Y用）クリップ付 | 4.7 | |
| ワイヤー（AS/ASH-36Y用）クリップ付 | 5.6 | |
| ワイヤー（AS/ASH-45Y用）クリップ付 | 6.5 | |
| ワイヤー（AS/ASH-54Y用）クリップ付 | 7.4 | |
| ワイヤー（AS/ASH-63Y用）クリップ付 | 8.3 | |
| ワイヤー（AS/ASH-72Y用）クリップ付 | 9.2 | |
| ワイヤー（AS/ASH-81Y用）クリップ付 | 10.1 | |
| ワイヤー（AS/ASH-90Y用）クリップ付 | 11.0 | |
| 加工オプション | ||
| 落とし棒（1カ所に付き） | ||
| ワイヤー通し（1カ所に付き） | ||
