GSシステム

吊り足場の安全性・美観性・効率性を大きく向上

1.jpgクランプの少ない構造のため、作業が安全でスピーディー。 2.jpg従来の機材と工法でOK。だから作業効率UP! 3.jpg曲線桁・鉢桁にもフレキシブルに対応

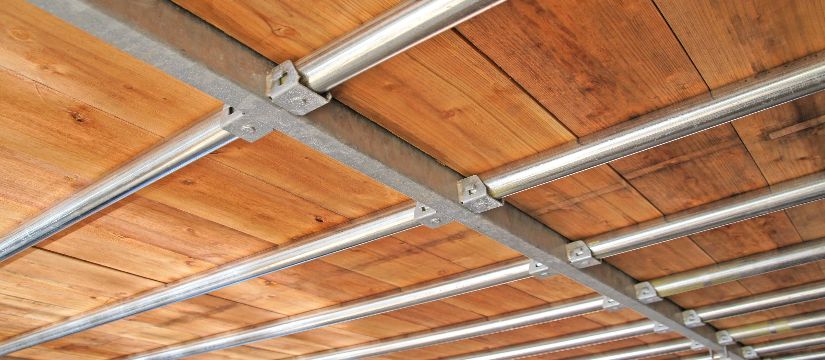

クランプの少ない構造のため、作業が安全でスピーディー

従来の単管工法では、クランプで留める箇所が多いため作業が複雑で危険なものとなっていました。
GSシステムは親ごパイプとコロバシパイプが脱着式になっており、クランプが不要なシステムです。

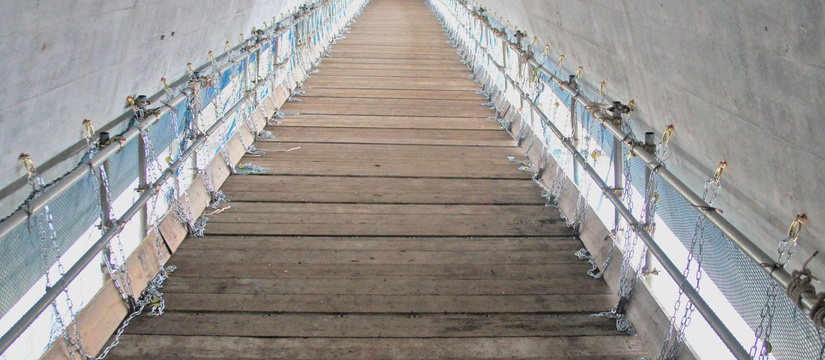

従来の機材と工法でOK。だから作業効率UP!

新しいシステムだからといって、特別な工具が必要なわけではありません。GSシステムは従来の機材と工法がそのまま使えます。
組み立ても簡単なので、従来工法と比較して作業効率もアップします。

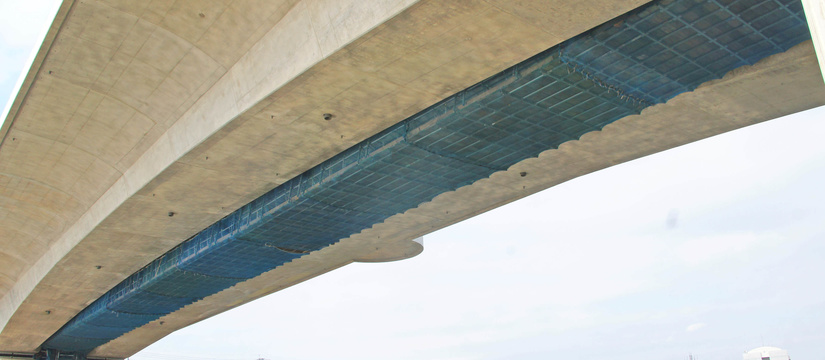

曲線桁・鉢桁にもフレキシブルに対応

GSシステムはいかなる場所でもその機能性を発揮します。
従来の工法では危険度の増していた曲線桁や鉢桁のような形状でもGSシステムなら敷板を隙間なく敷き詰めることが可能です。

送り出し工法

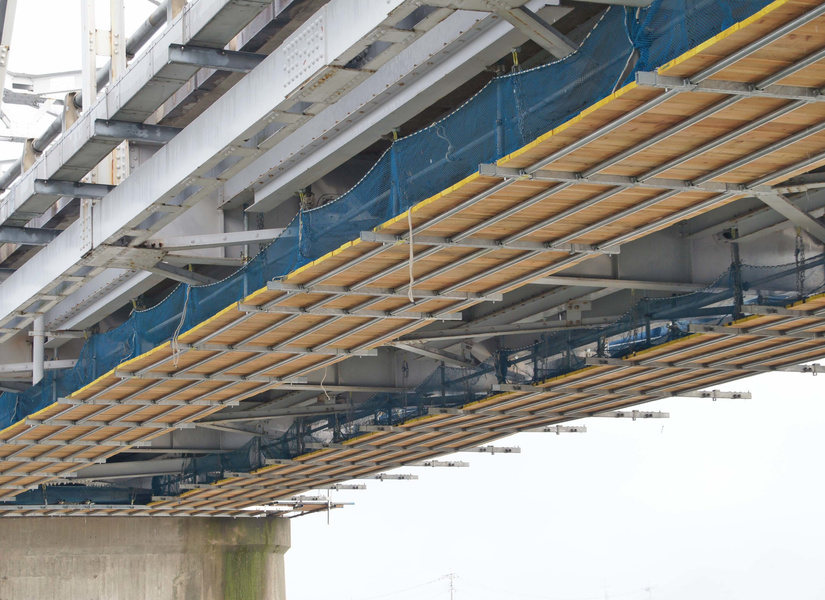

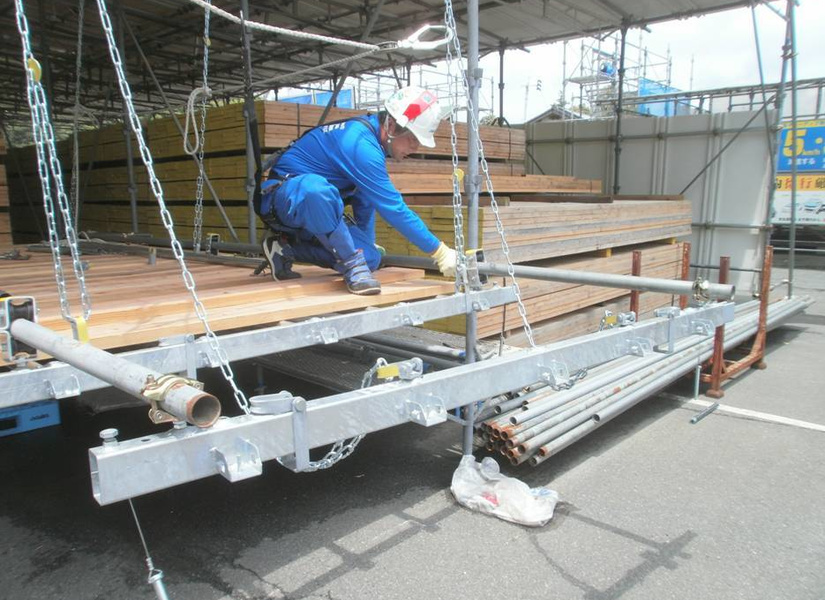

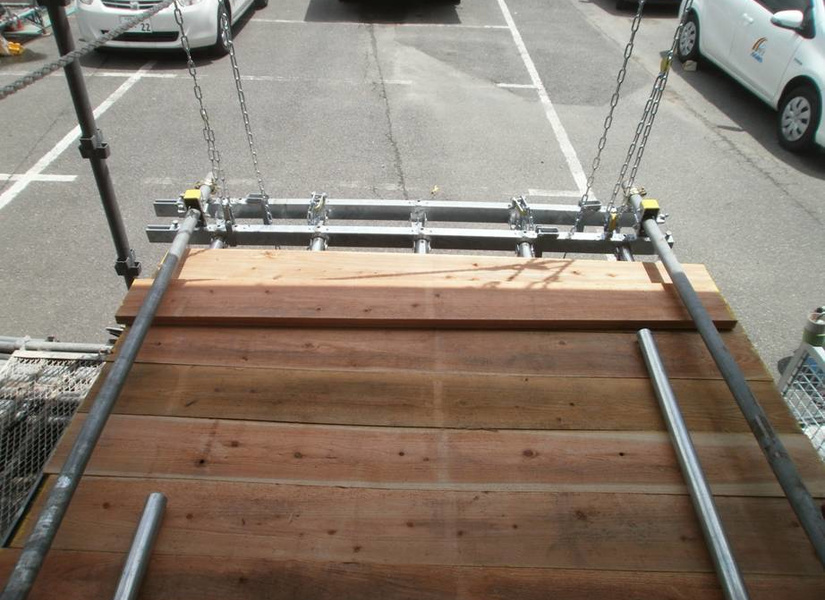

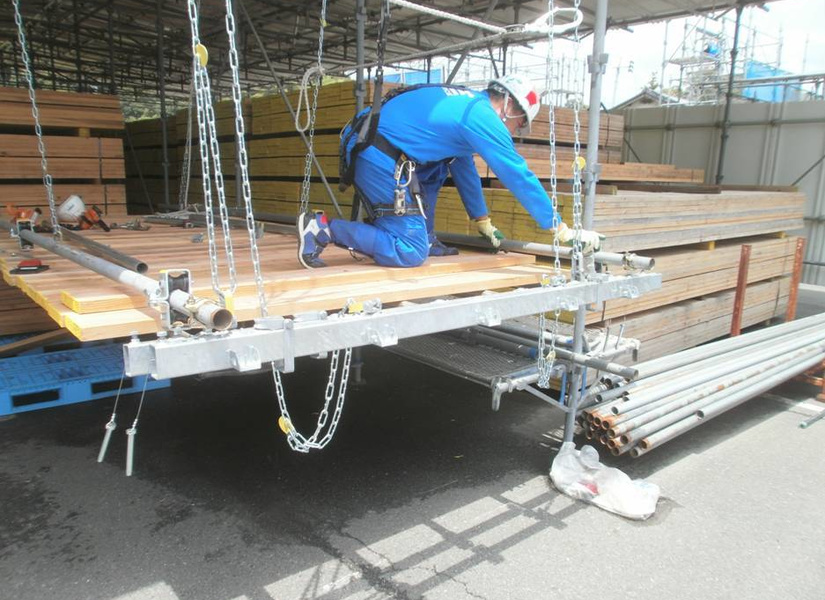

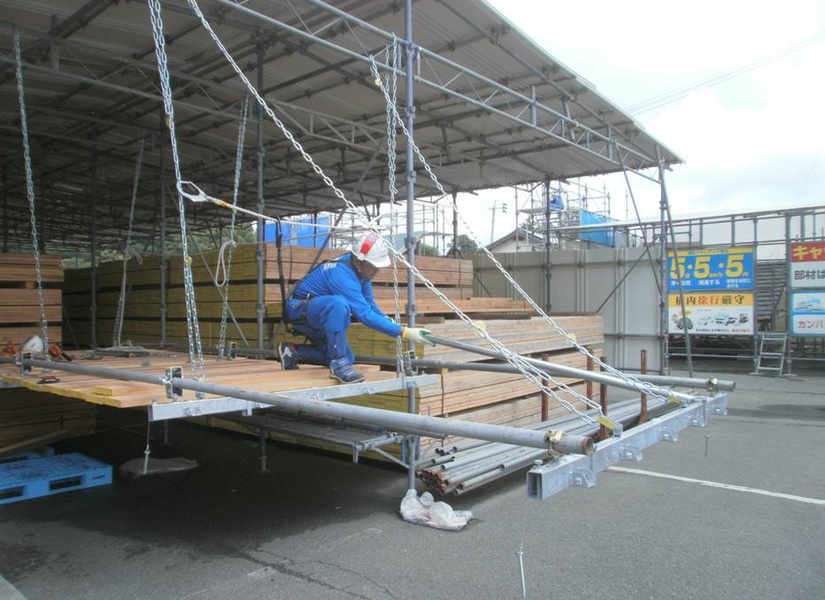

dsc03149.jpg 1_20180803160536134.jpg①GSシステムを1ブロック組み立てて、 2_20180803160536147.jpg②GS親ごパイプに仮チェーンをかけ、単クランプで送り出しパイプに固定します。 3_20180803160536148.jpg②GS親ごパイプに仮チェーンをかけ、単クランプで送り出しパイプに固定します。 4.jpg③GS親ごパイプを送り出し、送り出した後、コロバシパイプを設置し作業床を進行方向に設置します。作業床完成後、チェーンの架け替えを行うことで1ブロック完成です。

部材

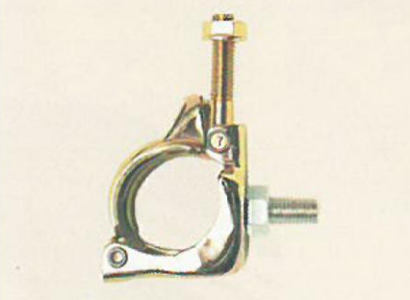

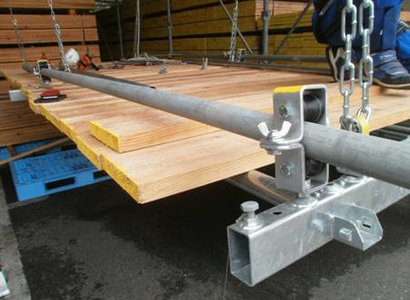

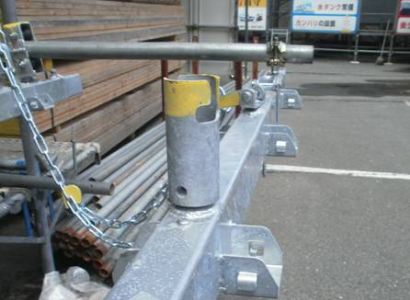

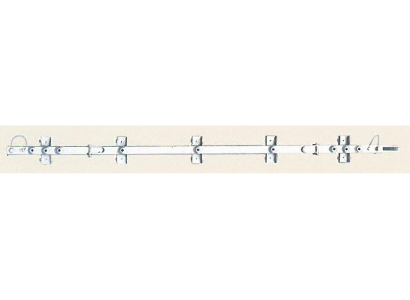

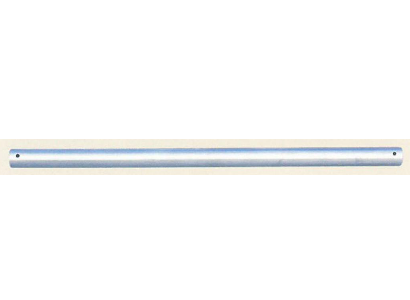

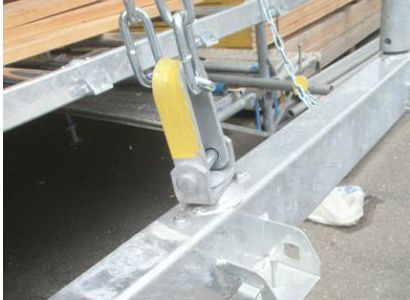

gs_paipu.pngGSパイプ(長さ 4m、2m・5kg/m) gs_tankan.pngGS単管(2.73kg/m) s_bando.pngSバンド(長さ 1m、1.5m、2m・1kg/m) s_kanagu.jpgS金具(0.6kg) a_joint.jpgAジョイント(0.5kg) tan_kuranpu.png単クランプ(0.4kg) okuridashirora.jpg送り出しローラー
