SDリフト

現場を省力化・作業効率アップ

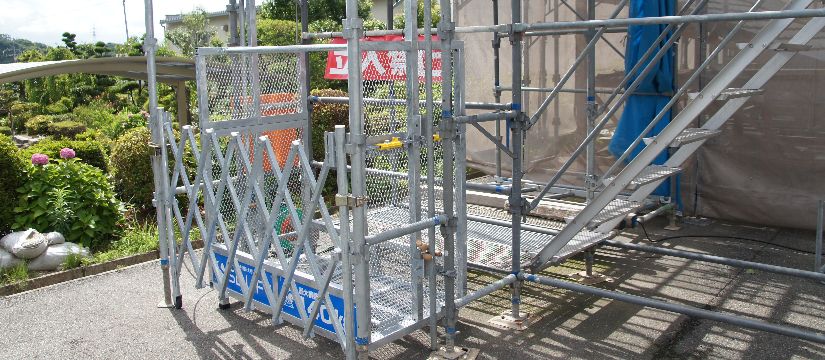

1_20180803220156119.jpg設置に必要なスペースは 1200m×1800m 2_20180803220155318.jpg設置の届け出が不要 3_20180803220152604.jpgワンスパンゲート標準装備 4_20180803220152605.jpg電源は 100V 5.jpg設置や搬入が手軽

設置に必要なスペースは 1200m×1800m

設置に基礎工事や重機も不要です。

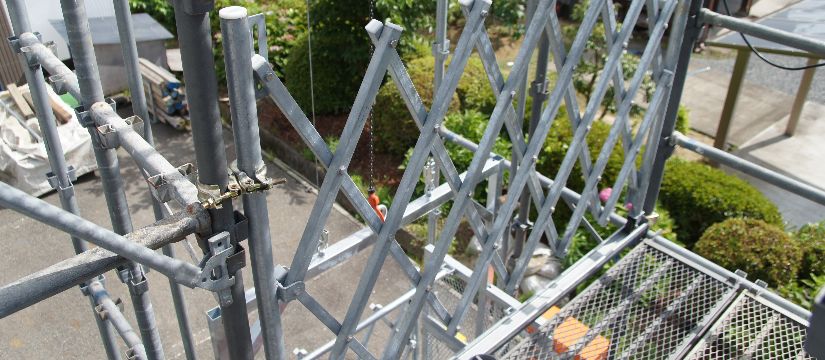

設置の届け出が不要

SDリフトは『建設用リフト』に分類されますが積載荷重 250kg 以下のため、リフトの届け出は不要です。(設置期間によっては届け出が必要になる場合もあります)

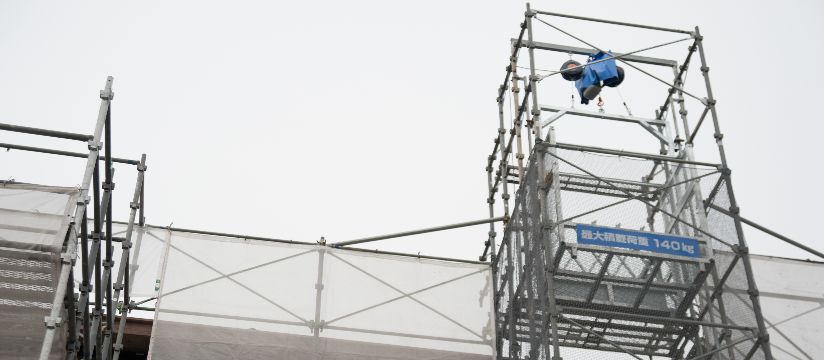

ワンスパンゲート標準装備

各階層の搬出箇所にワンスパンゲートを設置。開口部がないため安全・安心に作業ができます。(オプションで安全装置システムの追加も可能)

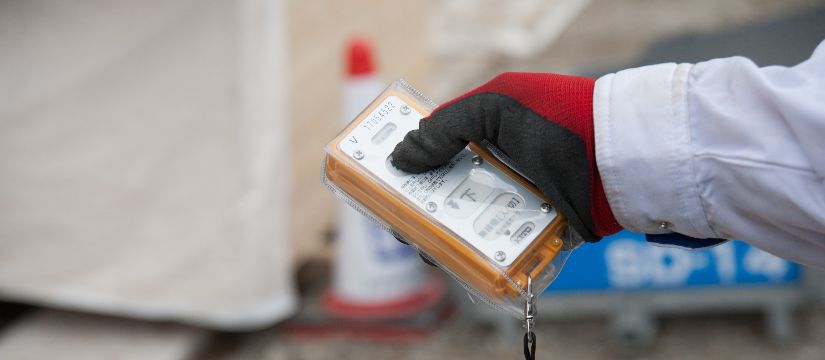

電源は 100V

新たな 200Vの電気工事は必要ありません。特に改修現場等では 100Vですぐに利用が可能です。

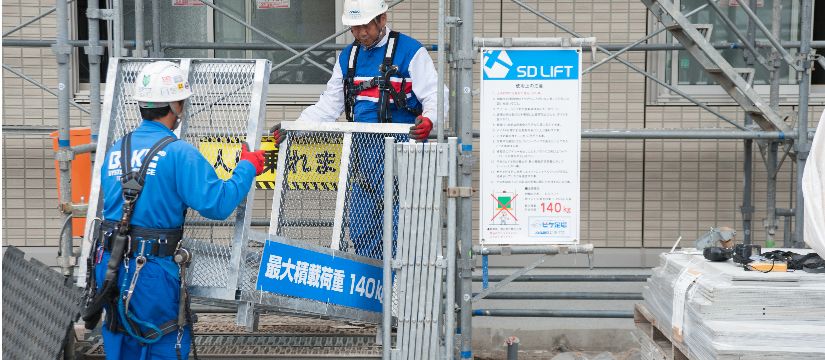

設置や搬入が手軽

荷揚作業が大幅に削減されるため、作業者にかかる負担も減り工期短縮が可能です。

スペック



最大積載荷重 140kg
最大揚程 15m
昇降スピード 20m/ 分 ・ 6m/ 分(切替可能)
総重量 100kg(揚程 15m仕様、チェーンブロック含む)
使用電源 100V
搬器外寸 H0000×W0000×D0000


部材構成



■基幹製品

チェーンブロック・リモコン・ゲートクランプ
防滴カバー・ 落下防止装置(2台)

■荷台部品

上部吊り材・ 吊り材ジョイント・ 搬器(上部)・ 搬器(下部)・ 荷台底パネル

■ガイドレール部品

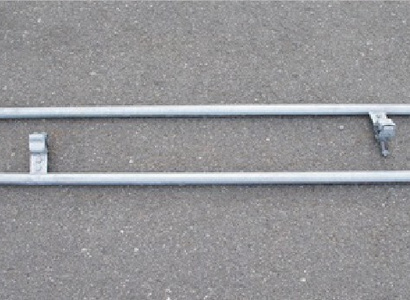

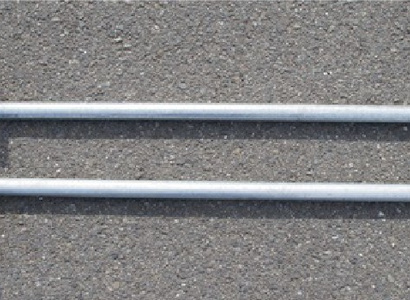

ガイドレールA ・ガイドレールB・ ガイドレールC・ ガイドローラー

■安全対策品

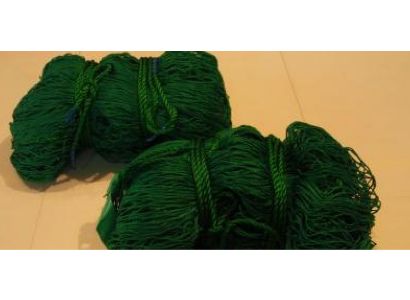

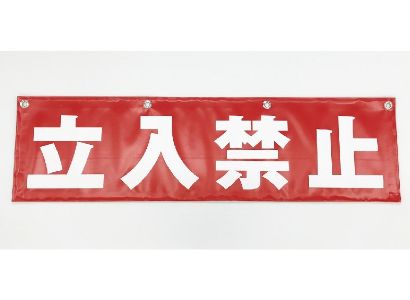

落下防止ネット  ・ 立入禁止シート・警告シート・表示看板・じゃばらゲート・ レール

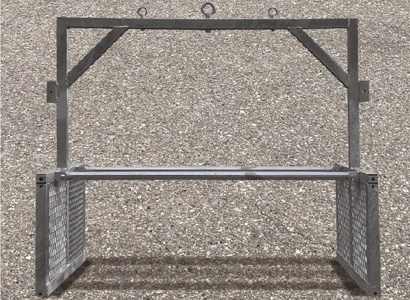

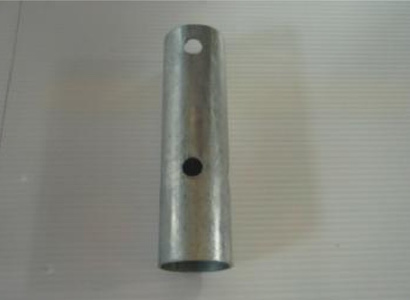

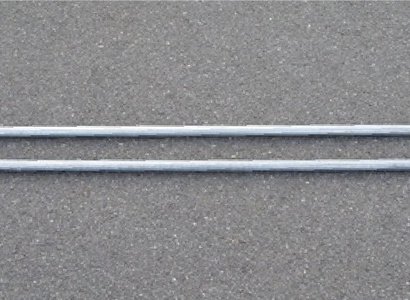

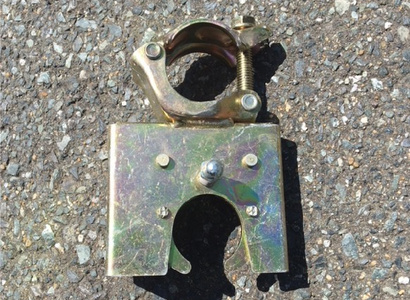

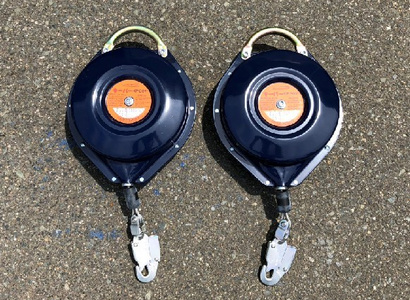

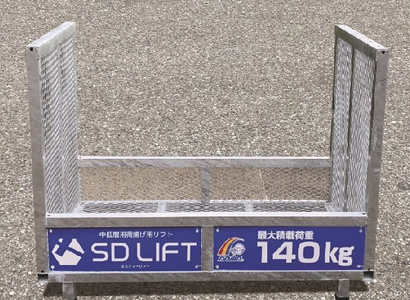

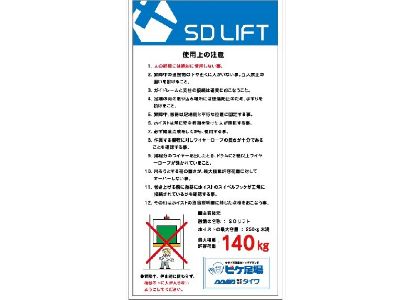

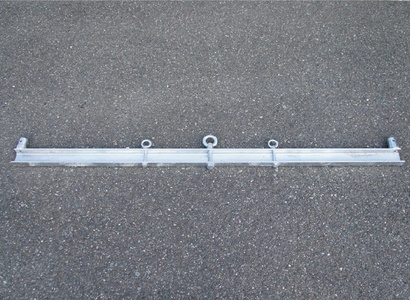

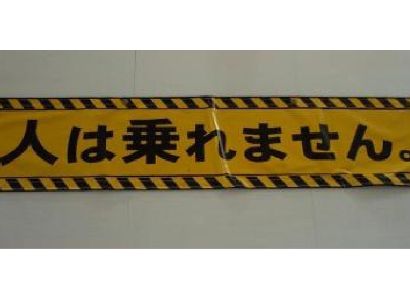

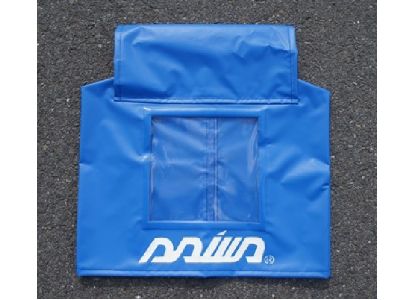

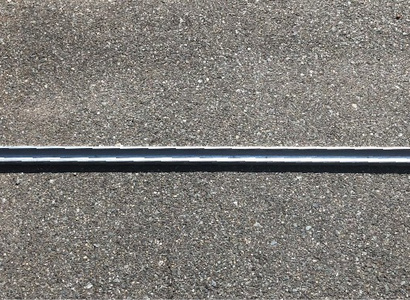

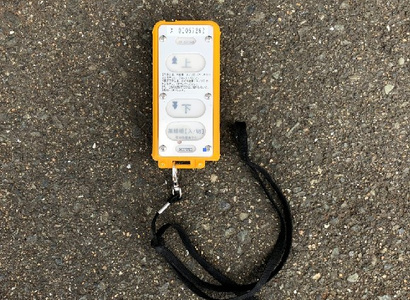

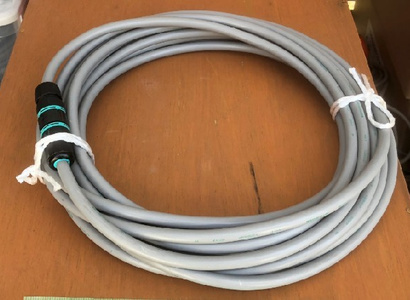

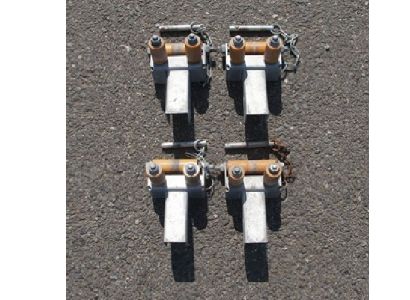

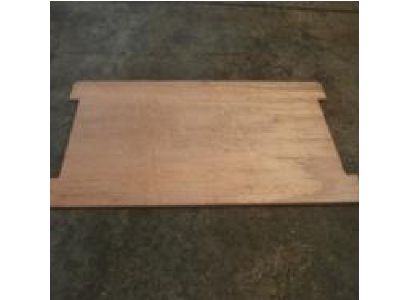

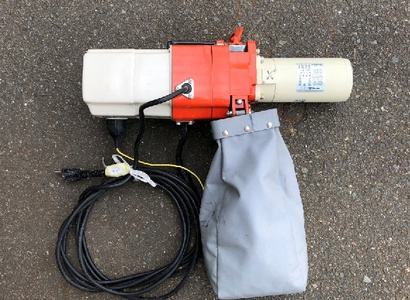

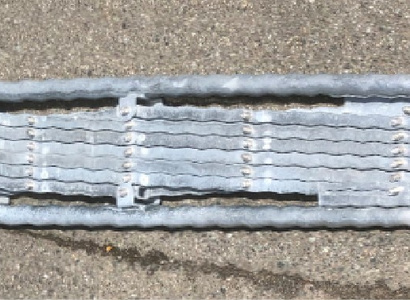

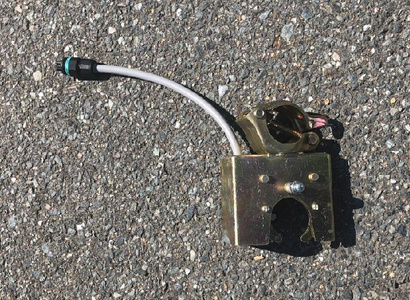

01cheenburoku.jpg■基幹製品 チェーンブロック 02rimokon.jpg■基幹製品 リモコン 03getokuranpu.jpg■基幹製品 ゲートクランプ 04bouteki.jpg■基幹製品 防滴カバー 05rakkaboushi.jpg■基幹製品 落下防止装置(2台) 06joubutsurizai.jpg■荷台部品 上部吊り材 07tsurizaijoint.jpg■荷台部品 吊り材ジョイント 08hanki_joubu.jpg■荷台部品 搬器(上部) 09hanki_kabu.jpg■荷台部品 搬器(下部) 10nidaisoko.jpg■荷台部品 荷台底パネル 11gaidoreru_a.jpg■ガイドレール部品 ガイドレールA 12gaidoreru_b.jpg■ガイドレール部品 ガイドレールB 13gaidoreru_c.jpg■ガイドレール部品 ガイドレールC 14gaidorora.jpg■ガイドレール部品 ガイドローラー 15rakkaboushinet.jpg■安全対策品 落下防止ネット 16tachiirikinshi.jpg■安全対策品 立入禁止シート 17keikokushito.jpg■安全対策品 警告シート 18hyoujikanban.jpg■安全対策品 表示看板 19jabarageto.jpg■安全対策品 じゃばらゲート 20reru.jpg■安全対策品 レール op_seigyoban_1.jpg【オプション】 制御盤 op_seigyoban_2.jpg【オプション】 制御盤 op_jabarageto_limitsuicchi.jpg【オプション】 じゃばらゲートリミットスイッチ op_entyokodo.jpg【オプション】 延長コード




【オプション】

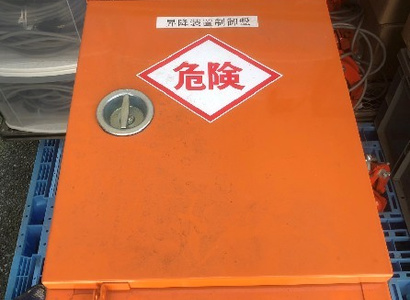

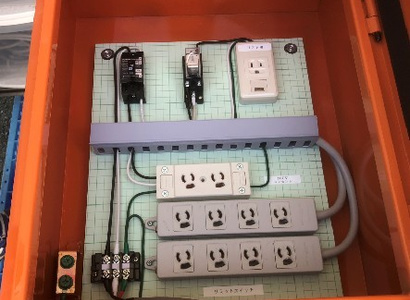

制御盤・ じゃばらゲートリミットスイッチ・ 延長コード
